CHEVRON 330x360x35
search
  • CHEVRON 330x360x35

CHEVRON 330x360x35

259,20 €
TTC
JOINT CHEVRON 330x360x35
Quantité
3

JOINT CHEVRON 330x360x35

DIAMETRE INTERIEUR = 330 mm

DIAMETRE EXTERIEUR = 360 mm

EPAISSEUR = 35 mm

MATIERE : NITRILE / NBR + TEXTILE

PRESSION MAXI = 500 Bars

FORME : GC3
CHEVRON 330x360x35
Neuf
JOINT,HYDRAULIQUE,POUR,MOUVEMENTS,LINEAIRES,JOINTS,CHEVRONS,GC3
JOINT HYDRAULIQUE POUR MOUVEMENTS LINEAIRES / JOINTS CHEVRONS FORME GC3
JOINTS CHEVRONS FORME GC3 JOINTS CHEVRONS FORME GC3
Joints Chevrons / Garnitures de Tige forme GC3
    Matières disponibles :
  • NBR / Nitrile
    Données :
  • Vitesse max. : 0.5 m/s
  • Pression max. : 500 Bars
  • Composé de 3 éléments
    Présentation :
  • Principalement utilisé pour des applications extrêmes en hydraulique, apporte une étanchéité à lèvres multiples du fait de sa forme, de son empilage en « V » , et de la pré-contrainte radiale appliquée
  • Cette pré-contrainte, calculée en fonction du diamètre intérieur et extérieur des parties en contact, est essentielle pour le bon fonctionnement du Joint chevrons, pour des utilisations en basse et très haute pressions
  • C'’est le nombre d’éléments composant le Joint chevron qui pourra apporter l’étanchéité en situation spécifique
  • La durée de vie de ce type de joint, en basse ou haute pression, est nettement améliorée par rapport à une étanchéité classique
  • Joint Simple effet
  • Ils sont composés de une ou plusieurs bagues à chevrons, d'une bague frontale et d'une bague de pression
  • Le problème d'étanchéité peut être maîtrisé en jouant sur deux paramètres : le nombre de bagues chevron et la pression sur les bagues
  • Peu sensible aux légers défauts des surfaces d'étanchéité
    Données d'utilisation :
  • Montage en logement ouvert
  • Pression de 500 à 700 bars
  • Vitesse 0.5 m/s
    Rappel rapide des différentes Matières :
    -
    NBR / Nitrile > Exemple : le 4 du 490 à la fin de la référence
  • Température (en pointe) : -30 à +95°C
  • Couleur : Noir
    PU / Polyuréthane > Exemple : le 5 du 594 à la fin de la référence
  • Températures (en pointe) : -30 à +100°C
  • Couleur  : Bleu / Orange / Rouge / Blanc (mais jamais noir)
    FPM / Viton > Exemple : le 6 du 690 à la fin de la référence
  • Températures (en pointe) : -20 à +200°C
  • Couleur : Noir
JOINTS CHEVRONS FORME GC3 JOINTS CHEVRONS FORME GC3

JOINT,CHEVRON,330x360x35 JOINT,HYDRAULIQUE,POUR,MOUVEMENTS,LINEAIRES,JOINTS,CHEVRONS,GC3
JOINT CHEVRON 330x360x35 JOINT CHEVRON 330x360x35 JOINT HYDRAULIQUE POUR MOUVEMENTS LINEAIRES / JOINTS CHEVRONS FORME GC3
CHEVRON 330x360x35 JOINTS HYDRAULIQUE CHEVRON 330x360x35 JOINTS CHEVRONS FORME GC3 JOINTS CHEVRONS FORME GC3
JOINT CHEVRON 330x360x35
DIAMETRE INTERIEUR = 330 mm
DIAMETRE EXTERIEUR = 360 mm
EPAISSEUR = 35 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC3 Joints Chevrons / Garnitures de Tige forme GC3
    Matières disponibles :
  • NBR / Nitrile
    Données :
  • Vitesse max. : 0.5 m/s
  • Pression max. : 500 Bars
  • Composé de 3 éléments
    Présentation :
  • Principalement utilisé pour des applications extrêmes en hydraulique, apporte une étanchéité à lèvres multiples du fait de sa forme, de son empilage en « V » , et de la pré-contrainte radiale appliquée
  • Cette pré-contrainte, calculée en fonction du diamètre intérieur et extérieur des parties en contact, est essentielle pour le bon fonctionnement du Joint chevrons, pour des utilisations en basse et très haute pressions
  • C'’est le nombre d’éléments composant le Joint chevron qui pourra apporter l’étanchéité en situation spécifique
  • La durée de vie de ce type de joint, en basse ou haute pression, est nettement améliorée par rapport à une étanchéité classique
  • Joint Simple effet
  • Ils sont composés de une ou plusieurs bagues à chevrons, d'une bague frontale et d'une bague de pression
  • Le problème d'étanchéité peut être maîtrisé en jouant sur deux paramètres : le nombre de bagues chevron et la pression sur les bagues
  • Peu sensible aux légers défauts des surfaces d'étanchéité
    Données d'utilisation :
  • Montage en logement ouvert
  • Pression de 500 à 700 bars
  • Vitesse 0.5 m/s
    Rappel rapide des différentes Matières :
    -
    NBR / Nitrile > Exemple : le 4 du 490 à la fin de la référence
  • Température (en pointe) : -30 à +95°C
  • Couleur : Noir
    PU / Polyuréthane > Exemple : le 5 du 594 à la fin de la référence
  • Températures (en pointe) : -30 à +100°C
  • Couleur  : Bleu / Orange / Rouge / Blanc (mais jamais noir)
    FPM / Viton > Exemple : le 6 du 690 à la fin de la référence
  • Températures (en pointe) : -20 à +200°C
  • Couleur : Noir
CHEVRON 330x360x35 JOINTS HYDRAULIQUE CHEVRON 330x360x35 JOINTS CHEVRONS FORME GC3 JOINTS CHEVRONS FORME GC3

JOINT CHEVRON 330x360x35
(Code article 12901214)

JOINT CHEVRON 330x360x35 JOINT CHEVRON 330x360x35

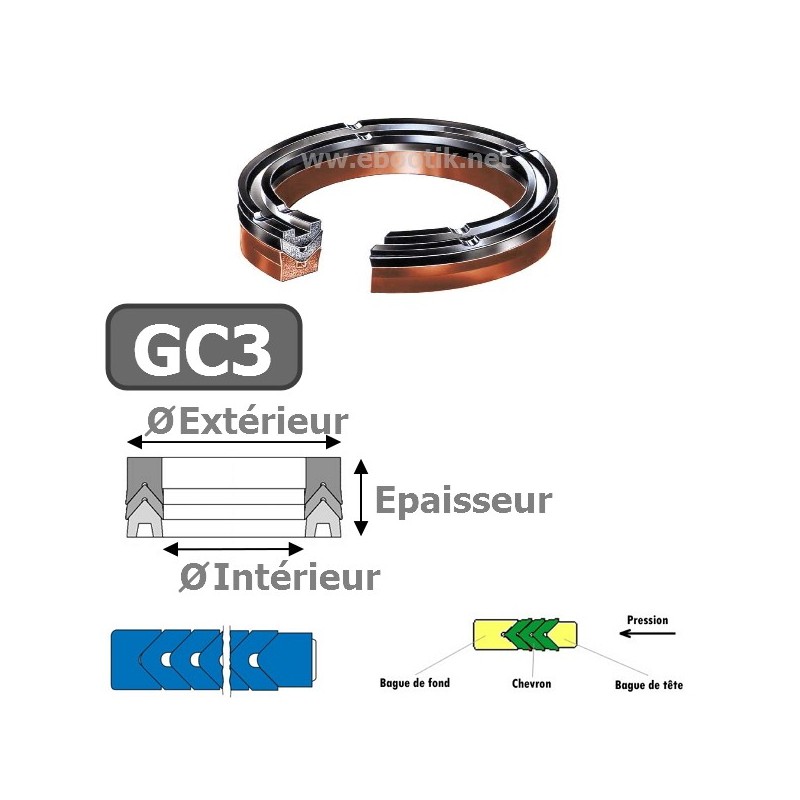

Photo exemple non contractuelle
TYPE DE JOINT > JOINT A CHEVRONS
DIAMETRE INTERIEUR (en mm) > 330.00
DIAMETRE EXTERIEUR (en mm) > 360.00
EPAISSEUR (en mm) > 35.00
DIMENSION FINALE (en mm) > 330x360x35
MATIERE > NITRILE / NBR + TEXTILE
DURETE (en Shores) >
FORME > GC3
Rappel : Toutes nos dimensions sont en millimètres (mm)
259.20 €/TTC
259.20 €/HT (TVA:0.00%)
Expédition en 3/4 jours ouvrés
Départ au plus tard le 17-04-2024
(si commande avant 11h30)
Toutes nos dimensions sont en millimètres (mm)
Description :

JOINT CHEVRON 330x360x35
DIAMETRE INTERIEUR = 330 mm
DIAMETRE EXTERIEUR = 360 mm
EPAISSEUR = 35 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC3
