CHEVRON 460x500x42
search
  • CHEVRON 460x500x42

CHEVRON 460x500x42

811,80 €
TTC
JOINT CHEVRON 460x500x42
Quantité
3

JOINT CHEVRON 460x500x42

DIAMETRE INTERIEUR = 460 mm

DIAMETRE EXTERIEUR = 500 mm

EPAISSEUR = 42 mm

MATIERE : NITRILE / NBR + TEXTILE

PRESSION MAXI = 500 Bars

FORME : GC
CHEVRON 460x500x42
Neuf
JOINT,HYDRAULIQUE,POUR,MOUVEMENTS,LINEAIRES,JOINTS,CHEVRONS,GC
JOINT HYDRAULIQUE POUR MOUVEMENTS LINEAIRES / JOINTS CHEVRONS FORME GC
JOINTS CHEVRONS FORME GC JOINTS CHEVRONS FORME GC
Joints Chevrons / Garnitures de Tige forme GC
    Matières disponibles :
  • NBR / Nitrile
  • FPM / Viton
    Données :
  • Vitesse max. : 0.5 m/s
  • Pression max. : 500 Bars
    Présentation :
  • Principalement utilisé pour des applications extrêmes en hydraulique, apporte une étanchéité à lèvres multiples du fait de sa forme, de son empilage en « V » , et de la pré-contrainte radiale appliquée
  • Cette pré-contrainte, calculée en fonction du diamètre intérieur et extérieur des parties en contact, est essentielle pour le bon fonctionnement du Joint chevrons, pour des utilisations en basse et très haute pressions
  • C'’est le nombre d’éléments composant le Joint chevron qui pourra apporter l’étanchéité en situation spécifique
  • La durée de vie de ce type de joint, en basse ou haute pression, est nettement améliorée par rapport à une étanchéité classique
  • Joint Simple effet
  • Ils sont composés de une ou plusieurs bagues à chevrons, d'une bague frontale et d'une bague de pression
  • Le problème d'étanchéité peut être maîtrisé en jouant sur deux paramètres : le nombre de bagues chevron et la pression sur les bagues
  • Peu sensible aux légers défauts des surfaces d'étanchéité
    Données d'utilisation :
  • Montage en logement ouvert
  • Pression de 500 à 700 bars
  • Vitesse 0.5 m/s
    Rappel rapide des différentes Matières :
    -
    NBR / Nitrile > Exemple : le 4 du 490 à la fin de la référence
  • Température (en pointe) : -30 à +95°C
  • Couleur : Noir
    PU / Polyuréthane > Exemple : le 5 du 594 à la fin de la référence
  • Températures (en pointe) : -30 à +100°C
  • Couleur  : Bleu / Orange / Rouge / Blanc (mais jamais noir)
    FPM / Viton > Exemple : le 6 du 690 à la fin de la référence
  • Températures (en pointe) : -20 à +200°C
  • Couleur : Noir
JOINTS CHEVRONS FORME GC JOINTS CHEVRONS FORME GC

JOINT,CHEVRON,460x500x42 JOINT,HYDRAULIQUE,POUR,MOUVEMENTS,LINEAIRES,JOINTS,CHEVRONS,GC
JOINT CHEVRON 460x500x42 JOINT CHEVRON 460x500x42 JOINT HYDRAULIQUE POUR MOUVEMENTS LINEAIRES / JOINTS CHEVRONS FORME GC
CHEVRON 460x500x42 JOINTS HYDRAULIQUE CHEVRON 460x500x42 JOINTS CHEVRONS FORME GC JOINTS CHEVRONS FORME GC
JOINT CHEVRON 460x500x42
DIAMETRE INTERIEUR = 460 mm
DIAMETRE EXTERIEUR = 500 mm
EPAISSEUR = 42 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC Joints Chevrons / Garnitures de Tige forme GC
    Matières disponibles :
  • NBR / Nitrile
  • FPM / Viton
    Données :
  • Vitesse max. : 0.5 m/s
  • Pression max. : 500 Bars
    Présentation :
  • Principalement utilisé pour des applications extrêmes en hydraulique, apporte une étanchéité à lèvres multiples du fait de sa forme, de son empilage en « V » , et de la pré-contrainte radiale appliquée
  • Cette pré-contrainte, calculée en fonction du diamètre intérieur et extérieur des parties en contact, est essentielle pour le bon fonctionnement du Joint chevrons, pour des utilisations en basse et très haute pressions
  • C'’est le nombre d’éléments composant le Joint chevron qui pourra apporter l’étanchéité en situation spécifique
  • La durée de vie de ce type de joint, en basse ou haute pression, est nettement améliorée par rapport à une étanchéité classique
  • Joint Simple effet
  • Ils sont composés de une ou plusieurs bagues à chevrons, d'une bague frontale et d'une bague de pression
  • Le problème d'étanchéité peut être maîtrisé en jouant sur deux paramètres : le nombre de bagues chevron et la pression sur les bagues
  • Peu sensible aux légers défauts des surfaces d'étanchéité
    Données d'utilisation :
  • Montage en logement ouvert
  • Pression de 500 à 700 bars
  • Vitesse 0.5 m/s
    Rappel rapide des différentes Matières :
    -
    NBR / Nitrile > Exemple : le 4 du 490 à la fin de la référence
  • Température (en pointe) : -30 à +95°C
  • Couleur : Noir
    PU / Polyuréthane > Exemple : le 5 du 594 à la fin de la référence
  • Températures (en pointe) : -30 à +100°C
  • Couleur  : Bleu / Orange / Rouge / Blanc (mais jamais noir)
    FPM / Viton > Exemple : le 6 du 690 à la fin de la référence
  • Températures (en pointe) : -20 à +200°C
  • Couleur : Noir
CHEVRON 460x500x42 JOINTS HYDRAULIQUE CHEVRON 460x500x42 JOINTS CHEVRONS FORME GC JOINTS CHEVRONS FORME GC

JOINT CHEVRON 460x500x42
(Code article 12901260)

JOINT CHEVRON 460x500x42 JOINT CHEVRON 460x500x42

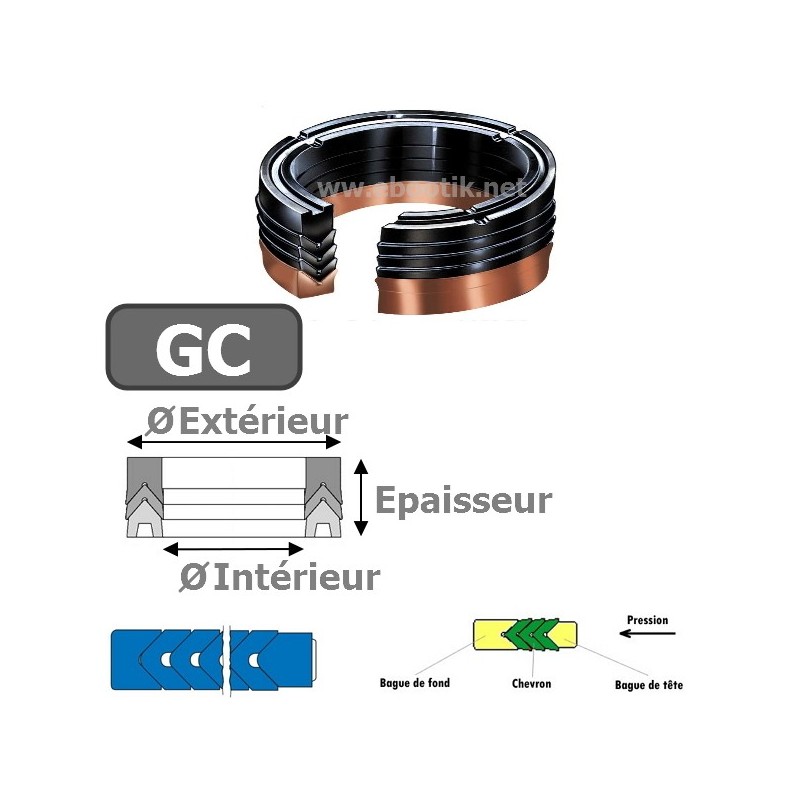

Photo exemple non contractuelle
TYPE DE JOINT > JOINT A CHEVRONS
DIAMETRE INTERIEUR (en mm) > 460.00
DIAMETRE EXTERIEUR (en mm) > 500.00
EPAISSEUR (en mm) > 42.00
DIMENSION FINALE (en mm) > 460x500x42
MATIERE > NITRILE / NBR + TEXTILE
DURETE (en Shores) >
FORME > GC
Rappel : Toutes nos dimensions sont en millimètres (mm)
811.80 €/TTC
811.80 €/HT (TVA:0.00%)
Expédition en 3/4 jours ouvrés
Départ au plus tard le 17-04-2024
(si commande avant 11h30)
Toutes nos dimensions sont en millimètres (mm)
Description :

JOINT CHEVRON 460x500x42
DIAMETRE INTERIEUR = 460 mm
DIAMETRE EXTERIEUR = 500 mm
EPAISSEUR = 42 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
