CHEVRON 400x430x60 Ouvert
search
  • CHEVRON 400x430x60 Ouvert

CHEVRON 400x430x60 Ouvert

719,20 €

719,20 €

TTC
JOINT CHEVRON 400x430x60 Ouvert
Quantité
3

JOINT CHEVRON 400x430x60 Ouvert

DIAMETRE INTERIEUR = 400 mm

DIAMETRE EXTERIEUR = 430 mm

EPAISSEUR = 60 mm

MATIERE : NITRILE / NBR + TEXTILE

PRESSION MAXI = 500 Bars

FORME : GC
CHEVRON 400x430x60 Ouvert
Neuf
JOINT,HYDRAULIQUE,POUR,MOUVEMENTS,LINEAIRES,JOINTS,CHEVRONS,GC
JOINT HYDRAULIQUE POUR MOUVEMENTS LINEAIRES / JOINTS CHEVRONS FORME GC
JOINTS CHEVRONS FORME GC JOINTS CHEVRONS FORME GC
Joints Chevrons / Garnitures de Tige forme GC
    Matières disponibles :
  • NBR / Nitrile
  • FPM / Viton
    Données :
  • Vitesse max. : 0.5 m/s
  • Pression max. : 500 Bars
    Présentation :
  • Principalement utilisé pour des applications extrêmes en hydraulique, apporte une étanchéité à lèvres multiples du fait de sa forme, de son empilage en « V » , et de la pré-contrainte radiale appliquée
  • Cette pré-contrainte, calculée en fonction du diamètre intérieur et extérieur des parties en contact, est essentielle pour le bon fonctionnement du Joint chevrons, pour des utilisations en basse et très haute pressions
  • C'’est le nombre d’éléments composant le Joint chevron qui pourra apporter l’étanchéité en situation spécifique
  • La durée de vie de ce type de joint, en basse ou haute pression, est nettement améliorée par rapport à une étanchéité classique
  • Joint Simple effet
  • Ils sont composés de une ou plusieurs bagues à chevrons, d'une bague frontale et d'une bague de pression
  • Le problème d'étanchéité peut être maîtrisé en jouant sur deux paramètres : le nombre de bagues chevron et la pression sur les bagues
  • Peu sensible aux légers défauts des surfaces d'étanchéité
    Données d'utilisation :
  • Montage en logement ouvert
  • Pression de 500 à 700 bars
  • Vitesse 0.5 m/s
    Rappel rapide des différentes Matières :
    -
    NBR / Nitrile > Exemple : le 4 du 490 à la fin de la référence
  • Température (en pointe) : -30 à +95°C
  • Couleur : Noir
    PU / Polyuréthane > Exemple : le 5 du 594 à la fin de la référence
  • Températures (en pointe) : -30 à +100°C
  • Couleur  : Bleu / Orange / Rouge / Blanc (mais jamais noir)
    FPM / Viton > Exemple : le 6 du 690 à la fin de la référence
  • Températures (en pointe) : -20 à +200°C
  • Couleur : Noir
JOINTS CHEVRONS FORME GC JOINTS CHEVRONS FORME GC

JOINT,CHEVRON,400x430x60,Ouvert JOINT,HYDRAULIQUE,POUR,MOUVEMENTS,LINEAIRES,JOINTS,CHEVRONS,GC
JOINT CHEVRON 400x430x60 Ouvert JOINT CHEVRON 400x430x60 Ouvert JOINT HYDRAULIQUE POUR MOUVEMENTS LINEAIRES / JOINTS CHEVRONS FORME GC
CHEVRON 400x430x60 Ouvert JOINTS HYDRAULIQUE CHEVRON 400x430x60 Ouvert JOINTS CHEVRONS FORME GC JOINTS CHEVRONS FORME GC
JOINT CHEVRON 400x430x60 Ouvert
DIAMETRE INTERIEUR = 400 mm
DIAMETRE EXTERIEUR = 430 mm
EPAISSEUR = 60 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC Joints Chevrons / Garnitures de Tige forme GC
    Matières disponibles :
  • NBR / Nitrile
  • FPM / Viton
    Données :
  • Vitesse max. : 0.5 m/s
  • Pression max. : 500 Bars
    Présentation :
  • Principalement utilisé pour des applications extrêmes en hydraulique, apporte une étanchéité à lèvres multiples du fait de sa forme, de son empilage en « V » , et de la pré-contrainte radiale appliquée
  • Cette pré-contrainte, calculée en fonction du diamètre intérieur et extérieur des parties en contact, est essentielle pour le bon fonctionnement du Joint chevrons, pour des utilisations en basse et très haute pressions
  • C'’est le nombre d’éléments composant le Joint chevron qui pourra apporter l’étanchéité en situation spécifique
  • La durée de vie de ce type de joint, en basse ou haute pression, est nettement améliorée par rapport à une étanchéité classique
  • Joint Simple effet
  • Ils sont composés de une ou plusieurs bagues à chevrons, d'une bague frontale et d'une bague de pression
  • Le problème d'étanchéité peut être maîtrisé en jouant sur deux paramètres : le nombre de bagues chevron et la pression sur les bagues
  • Peu sensible aux légers défauts des surfaces d'étanchéité
    Données d'utilisation :
  • Montage en logement ouvert
  • Pression de 500 à 700 bars
  • Vitesse 0.5 m/s
    Rappel rapide des différentes Matières :
    -
    NBR / Nitrile > Exemple : le 4 du 490 à la fin de la référence
  • Température (en pointe) : -30 à +95°C
  • Couleur : Noir
    PU / Polyuréthane > Exemple : le 5 du 594 à la fin de la référence
  • Températures (en pointe) : -30 à +100°C
  • Couleur  : Bleu / Orange / Rouge / Blanc (mais jamais noir)
    FPM / Viton > Exemple : le 6 du 690 à la fin de la référence
  • Températures (en pointe) : -20 à +200°C
  • Couleur : Noir
CHEVRON 400x430x60 Ouvert JOINTS HYDRAULIQUE CHEVRON 400x430x60 Ouvert JOINTS CHEVRONS FORME GC JOINTS CHEVRONS FORME GC

JOINT CHEVRON 400x430x60 Ouvert
(Code article 12901238)

JOINT CHEVRON 400x430x60 Ouvert JOINT CHEVRON 400x430x60 Ouvert

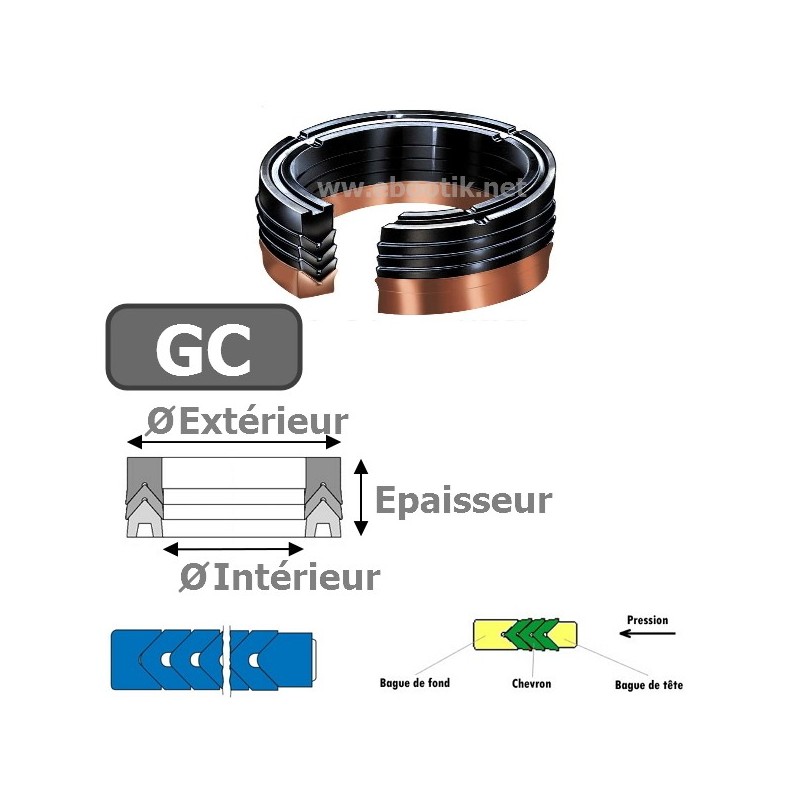

Photo exemple non contractuelle
TYPE DE JOINT > JOINT A CHEVRONS
DIAMETRE INTERIEUR (en mm) > 400.00
DIAMETRE EXTERIEUR (en mm) > 430.00
EPAISSEUR (en mm) > 60.00
DIMENSION FINALE (en mm) > 400x430x60
MATIERE > NITRILE / NBR + TEXTILE
DURETE (en Shores) >
FORME > GC
Rappel : Toutes nos dimensions sont en millimètres (mm)
719.20 €/TTC
719.20 €/HT (TVA:0.00%)
Expédition en 3/4 jours ouvrés
Départ au plus tard le 26-04-2024
(pour une commande avant 11h30 demain)
Toutes nos dimensions sont en millimètres (mm)
Description :

JOINT CHEVRON 400x430x60 Ouvert
DIAMETRE INTERIEUR = 400 mm
DIAMETRE EXTERIEUR = 430 mm
EPAISSEUR = 60 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
