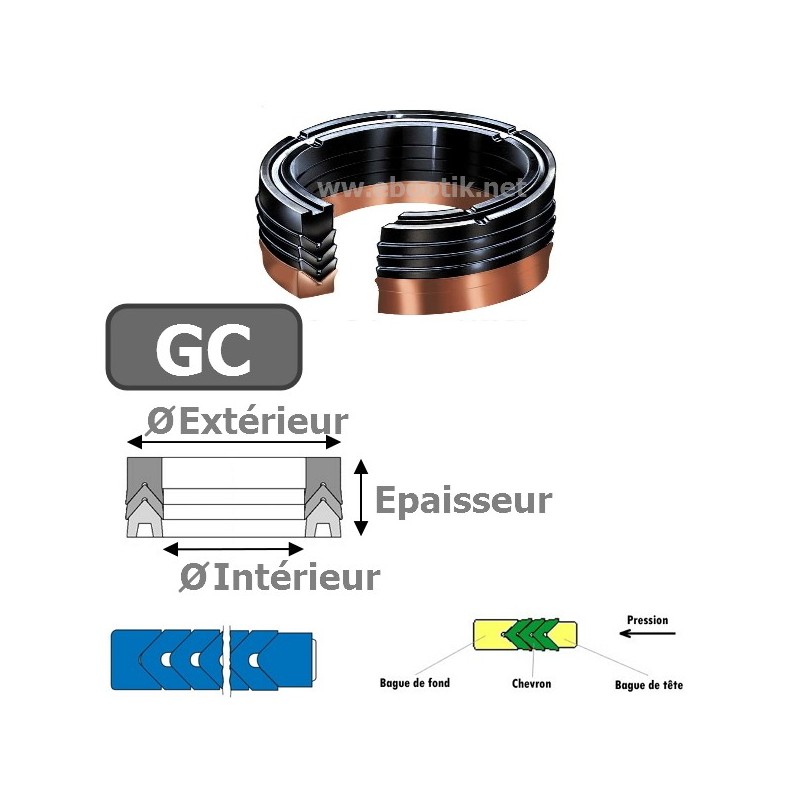

JOINT CHEVRON 290x320x60.5 (1-4-1)
DIAMETRE INTERIEUR = 290 mm
DIAMETRE EXTERIEUR = 320 mm
EPAISSEUR = 60.5 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC Joints Chevrons / Garnitures de Tige forme GC

Matières disponibles :
• NBR / Nitrile
• FPM / Viton

Données :

• Vitesse max. : 0.5 m/s
• Pression max. : 500 Bars

Présentation :
• Principalement utilisé pour des applications extrêmes en hydraulique, apporte une étanchéité à lèvres multiples du fait de sa forme, de son empilage en « V » , et de la pré-contrainte radiale appliquée
• Cette pré-contrainte, calculée en fonction du diamètre intérieur et extérieur des parties en contact, est essentielle pour le bon fonctionnement du Joint chevrons, pour des utilisations en basse et très haute pressions
• C'’est le nombre d’éléments composant le Joint chevron qui pourra apporter l’étanchéité en situation spécifique
• La durée de vie de ce type de joint, en basse ou haute pression, est nettement améliorée par rapport à une étanchéité classique
• Joint Simple effet
• Ils sont composés de une ou plusieurs bagues à chevrons, d'une bague frontale et d'une bague de pression
• Le problème d'étanchéité peut être maîtrisé en jouant sur deux paramètres : le nombre de bagues chevron et la pression sur les bagues
• Peu sensible aux légers défauts des surfaces d'étanchéité

Données d'utilisation :
• Montage en logement ouvert
• Pression de 500 à 700 bars
• Vitesse 0.5 m/s

Rappel rapide des différentes Matières :

-

NBR / Nitrile > Exemple : le 4 du 490 à la fin de la référence
• Température (en pointe) : -30 à +95°C
• Couleur : Noir

PU / Polyuréthane > Exemple : le 5 du 594 à la fin de la référence
• Températures (en pointe) : -30 à +100°C
• Couleur  : Bleu / Orange / Rouge / Blanc (mais jamais noir)

FPM / Viton > Exemple : le 6 du 690 à la fin de la référence
• Températures (en pointe) : -20 à +200°C
• Couleur : Noir
